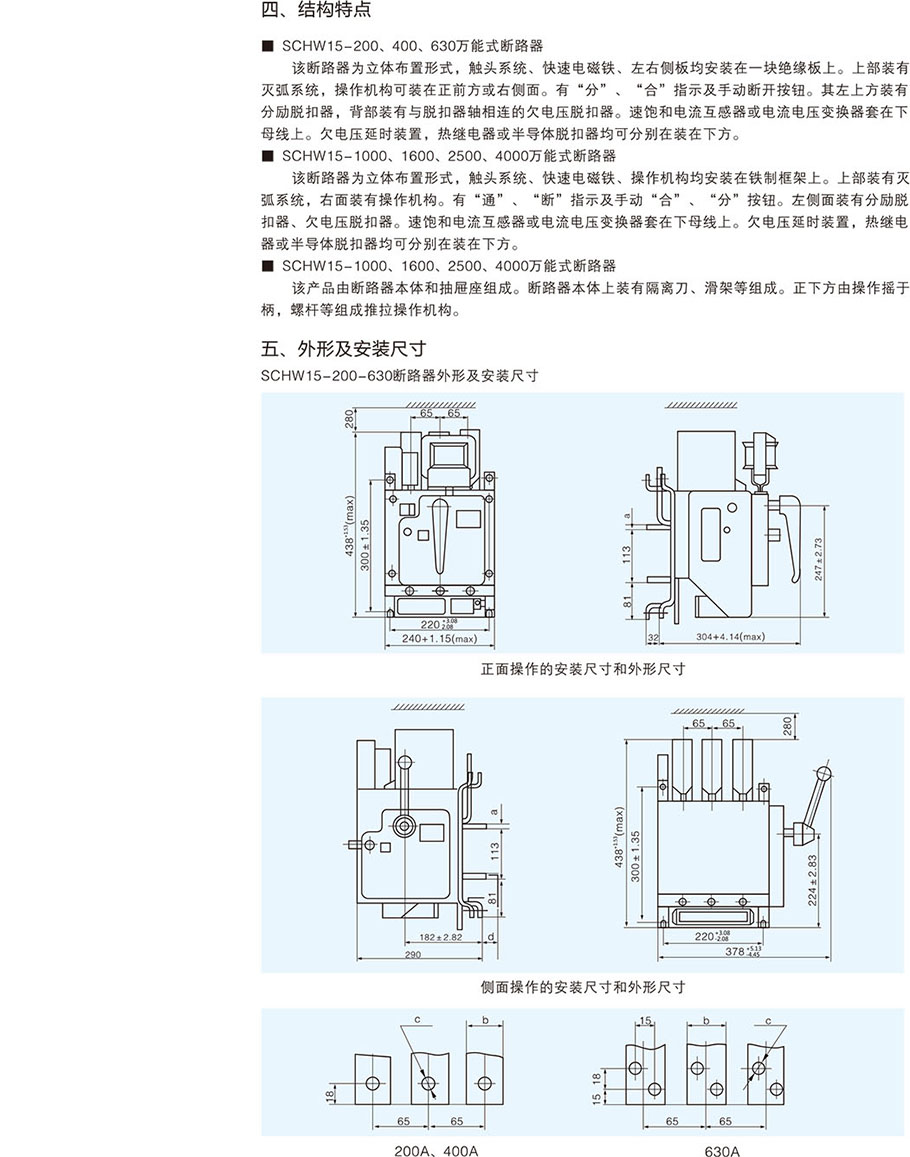

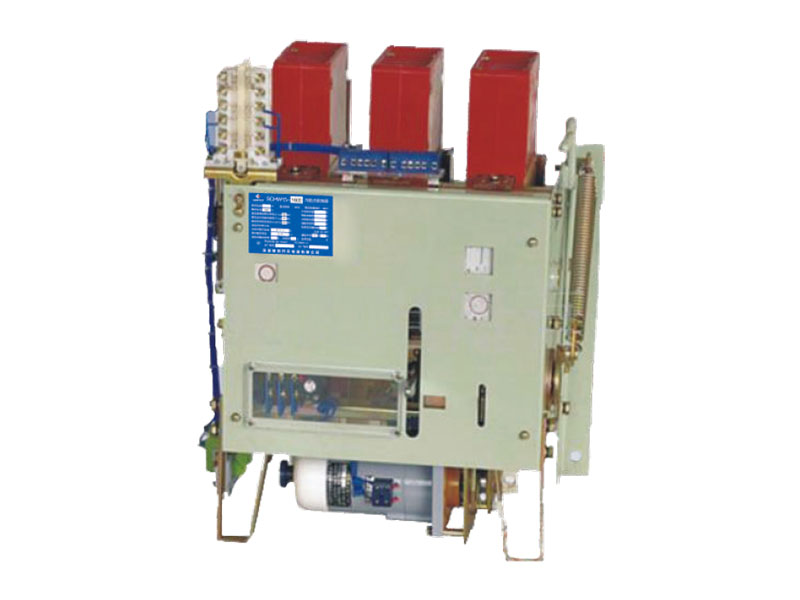

CW1萬能式斷路器功能介紹:斷路器為立體布置方式，觸頭體系、瞬時過電流脫扣器左右側板均安裝在一 塊絕緣板上。上部裝有滅弧體系，操作組織可裝在正前方或右側面，有“分”、“合”指示及手動斷開 按鈕。其左上方裝有分勵脫扣器，背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器或電流 電壓變換器套在下母線上。欠電壓延時設備、熱繼電器或半導體脫扣器可分別裝在下方。 DW15-2000、 3200、4000、6300斷路器為立體布置方式，由底架、側板、橫梁構成框架，每相觸頭體系安裝在底架上， 上面裝滅弧室。操作組織在斷路器右前方，通過主軸與觸頭體系相連。電動操作組織通過方軸與組織連 成一體裝于斷路器下部，作為斷路器的貯能或直接閉合之用，貯能后的閉合由釋能電磁鐵承當。在左側 板上方裝有防回跳組織，以防止斷路器在斷開時彈跳。各種過電流脫扣器按不同請求裝在斷路器下方， 欠電壓，分勵脫扣器及電動操作控制部分裝在左側，其中欠電壓、分勵脫扣器通過脫扣器與放大組織相 連，以減少斷路器的脫扣力。12對輔助觸頭供用戶聯接二次回路用，面板上有顯示斷路器工作位置的指 示牌“1”“0”和“貯能”指示，還有供合閘及分閘用的按鈕“1”“0”（均按下）。DW15-1000、 1600斷路器附有正面手動操作手柄；DW15-2500、4000附有維修用的手動操作手柄（均可卸下）。
