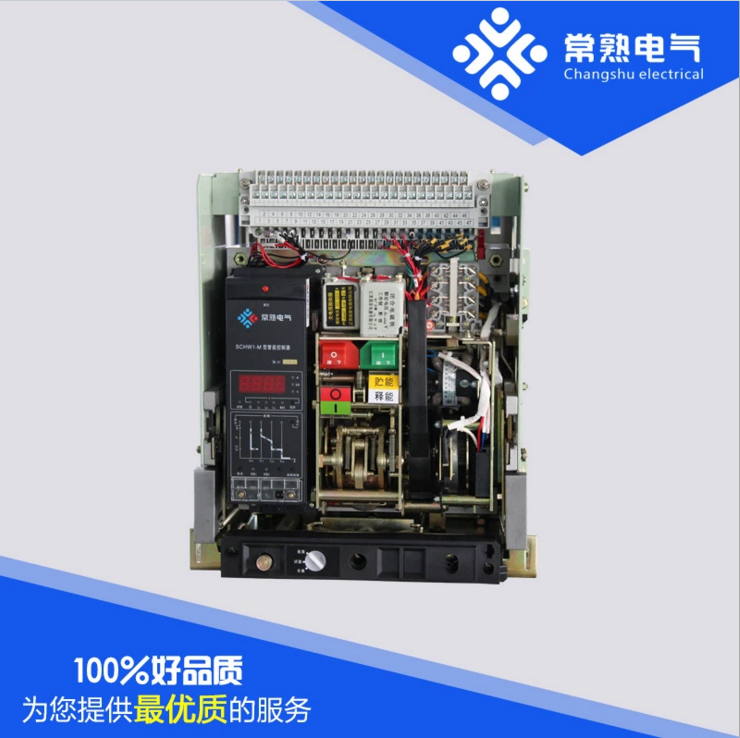

DW45-2000A/3萬能式斷路器
功能介紹:斷路器為立體布置方式,觸頭體系、瞬時過電流脫扣器左右側板均安裝在一 塊絕緣板上。上部裝有滅弧體系,操作組織可裝在正前方或右側面,有“分”、“合”指示及手動斷開 按鈕。其左上方裝有分勵脫扣器,背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器或電流 電壓變換器套在下母線上。欠電壓延時設備、熱繼電器或半導體脫扣器可分別裝在下方。 DW15-2000、 3200、4000、6300斷路器為立體布置方式,由底架、側板、橫梁構成框架,每相觸頭體系安裝在底架上, 上面裝滅弧室。操作組織在斷路器右前方,通過主軸與觸頭體系相連。電動操作組織通過方軸與組織連 成一體裝于斷路器下部,作為斷路器的貯能或直接閉合之用,貯能后的閉合由釋能電磁鐵承當。在左側 板上方裝有防回跳組織,以防止斷路器在斷開時彈跳。各種過電流脫扣器按不同請求裝在斷路器下方, 欠電壓,分勵脫扣器及電動操作控制部分裝在左側,其中欠電壓、分勵脫扣器通過脫扣器與放大組織相 連,以減少斷路器的脫扣力。12對輔助觸頭供用戶聯接二次回路用,面板上有顯示斷路器工作位置的指 示牌“1”“0”和“貯能”指示,還有供合閘及分閘用的按鈕“1”“0”(均按下)。DW15-1000、 1600斷路器附有正面手動操作手柄;DW15-2500、4000附有維修用的手動操作手柄(均可卸下)。
